在 AI 算力爆发、数据中心 800G/1.6T 高速光模块加速落地以及具身智能、车规级光电传感全面兴起的今天，光电芯片持续迈向高频、高压与高功率的全新阶段。

然而，一个长期困扰半导体与光电行业的难题也日益凸显：传统工业仿真软件难以兼顾精度、效率和多物理场同步求解，研发人员长期深陷仿真领域的 “不可能三角”。

作为西湖大学光电研究院重点孵化的硬科技企业，杭州光橙博科软件科技有限公司（简称“光橙博科”）正在通过拥有自主知识产权的多物理场光电设计仿真平台，致力于为行业破解这一难题。

芯片研发代价高昂，传统开发模式高度依赖物理流片试错：制造样机、测试、发现缺陷后再迭代重设计。多轮流片不仅耗时数月，成本可达数百万甚至千万元级别。尤其高速光模块与光电芯片工作时，光、电、热场之间存在显著的实时相互作用，对仿真的耦合一致性提出了极高要求。

当前主流商用仿真软件虽已具备多物理场求解器，但在复杂光电耦合场景中，工程上常采用松耦合（分区）接力式分步计算：各物理场求解器交替迭代，通过边界数据传递实现耦合。这种方案实现灵活、内存占用低，但在强耦合场景下存在两方面局限：

一是不同物理场离散网格之间需要插值，会引入接口误差；

二是分区迭代在强耦合条件下可能收敛缓慢甚至发散，需要极小的耦合步长，间接造成时间推进上的滞后。

在实时双向物理反馈的场景下，误差累积，导致仿真结果失真，从而失去对研发的指导意义。

该瓶颈是全球性行业难题。无论是海外头部厂商还是国内外新兴团队，尚未真正打通光-电-热全流程一体化强耦合仿真，其核心障碍在于全耦合求解在大规模三维问题中的计算成本与数值稳定性。

针对这一痛点，光橙博科从底层数学算法与系统架构出发，探索新一代求解方案。项目摒弃传统松耦合分布式求解架构——这类架构存在数据交换延迟与插值误差，难以捕捉器件真实动态物理反馈；自研完成基于下一代有限元（FEM）框架的原生强耦合求解算法。

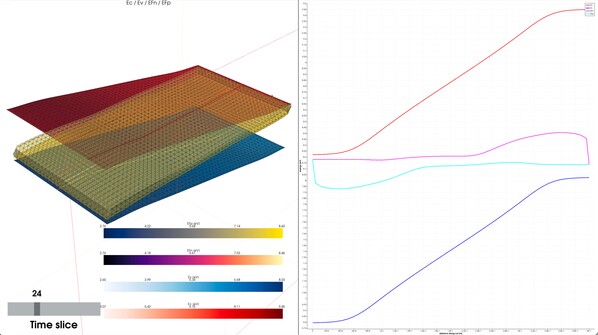

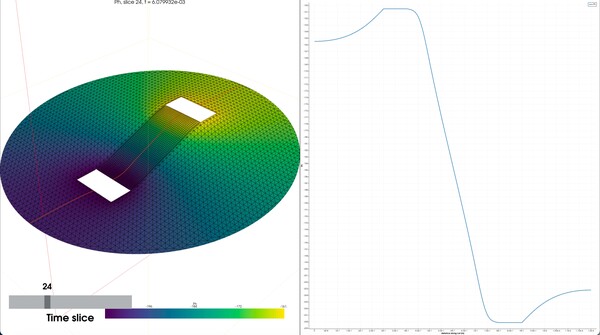

该算法在抑制传统数值方案带来的数值震荡的同时，可在同一时间步内，对光、电、热多物理量构建统一方程组进行同步联立求解，从而消除跨场接口的数据转换误差，并在统一时间积分框架下处理各物理场的时间尺度差异，实现高精度的实时双向物理反馈。

在此基础上，光橙博科依托原生强耦合求解内核，进一步重塑光电产品的研发成本与迭代周期。团队已将智能优化算法深度集成至平台，不再采用传统暴力遍历参数空间的思路。在典型器件寻优任务中，相同精度目标下，求解器调用次数可由原来的约 24 万次降至 200 余次，大幅削减高精度物理仿真的总计算开销。

平台以高精度虚拟仿真替代实物流片的物理试错，通过智能寻优搭配强耦合仿真校验的方案。可将光电器件研发周期缩短 40%–60%，并通过减少流片轮次，显著降低下游客户的流片迭代开支。

这套兼具高技术壁垒与商业穿透力的产品体系，背后站着一支极具稀缺性的黄金团队。工业仿真软件的开发高度依赖“计算数学+光电器件+软件架构”的复合型人才，光橙博科创始团队核心成员均拥有欧洲顶尖高校博士学位，兼具科研学术背景与丰富的实践经验，在底层数学求解器、量子效应拟合以及算法编程等方面拥有丰富的交叉领域实操经验，具备充分的工程落地与算法迭代能力。

在瑞士任职期间，团队已深度洞察光电仿真软件的发展情况，也了解到国内相关领域的市场需求和提升空间。在多轮沟通和实地调研后，富阳区和西光电的相关发展规划与团队预期高度匹配。光橙博科在2025年顺利落地富阳。

面向几十亿的工业软件蓝海，光橙博科正面向高速激光器、调制器、光电探测传感，超表面，光子晶体等光电芯片场景搭建仿真能力储备。

依托与西光电的合作，团队基于实测器件数据持续对标、迭代优化算法。项目已面向科研单位及产业方开展深度技术对接与试用，验证平台仿真性能。

随着国内半导体与光电产业自动化、规模化持续发展，行业对仿真软件的需求逐步走向正版化、国产化与云端化，为新平台的技术落地创造了有利环境。面向下一代新型光电器件，国内外研发团队基本处于同一技术起点，全新器件场景缺少成熟商用仿真工具，为自主仿真平台提供了宝贵的技术切入机会。

从研发实验室的理论推演，到面向工业场景的高端仿真工具开发，光橙博科依托富阳的硬科技环境与西光电的科研支撑稳步成长。在 AI 驱动光电芯片深度集成的行业趋势下，光橙博科不仅打造光电仿真工具，更致力于探索下一代光电芯片研发新范式。目前团队积极拓展产业合作，期待与上下游伙伴携手，共同筑牢国产光电基础设施的底层硬核重器。
